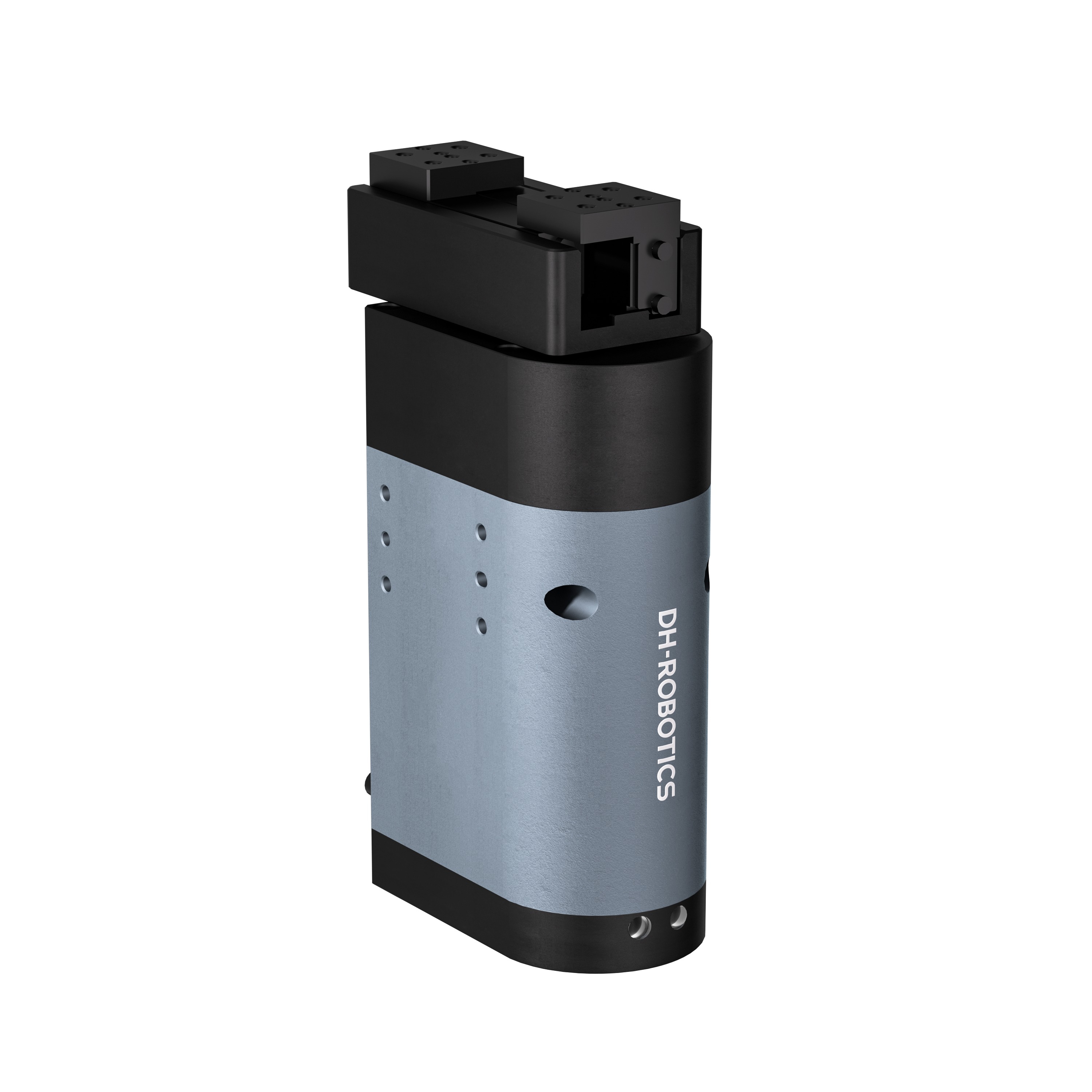

電動夾爪的控制接線是設備正常運行的基礎,需按 “斷電操作、規范接線、逐線核對” 原則,完成電源、控制、通訊及傳感器線路的連接,避免接反、虛接導致設備燒毀或功能失效。不同品牌夾爪接線邏輯一致,核心是區分強電(電源)與弱電(控制 / 通訊)線路,確保線路絕緣、屏蔽良好,以下結合工業場景實操流程,拆解接線關鍵步驟。
一、接線前準備:工具與安全防護
1. 必備工具與材料
工具:十字螺絲刀(PH2/PH1)、剝線鉗(剝線范圍 0.5-2.5mm2)、壓線鉗、萬用表(測通斷 / 電壓)、絕緣膠帶、扎帶;
材料:匹配線徑的線纜(電源用 RVV 3×1.5mm2,控制 / 通訊用 RVVP 2×0.75mm2 屏蔽線)、端子(冷壓端子或端子排)。
2. 安全防護
確保夾爪與控制器均斷電(拔掉電源插頭),避免帶電接線觸電;
佩戴絕緣手套,操作臺鋪絕緣墊,潮濕環境需額外接地;

核對夾爪手冊的接線圖,確認電壓等級(如 DC24V 或 AC220V),避免電壓 mismatch 燒毀部件。
二、核心線路連接:分模塊逐步操作
電動夾爪控制接線主要包括 “電源線路、控制線路、通訊線路、傳感器線路” 四類,需按順序連接,每接完一類線路需用萬用表檢測。
1. 電源線路:強電連接,避免接反
作用:為夾爪電機與控制器提供動力,通常分 “主電源(電機)” 與 “控制電源(控制器)”;
接線步驟:① 剝去電源線纜外皮(長度 5-8mm),露出銅芯并壓接冷壓端子;② 主電源接夾爪電機端子(L 接火線、N 接零線、PE 接地線,顏色對應:火線紅 / 黃、零線藍、地線黃綠);③ 控制電源接控制器 DC24V 端子(+24V 接紅 / 棕線、0V 接黑 / 藍線);④ 用萬用表測通斷,確保無短路(表筆接 L 與 N,電阻應無窮大),再測接地(PE 與外殼導通,電阻≤1Ω)。
注意:地線必須可靠連接,避免漏電觸電;DC24V 電源不可接反,否則控制器指示燈不亮且可能燒毀。
2. 控制線路:弱電信號,精準對接
作用:傳輸 “開合、急停、復位” 等控制信號,多為 DC24V 弱電;
接線步驟:① 按手冊找到夾爪 “控制信號端子”(如 “OPEN” 開、“CLOSE” 合、“EMERGENCY” 急停);② 用屏蔽線連接控制器輸出端子與夾爪控制端子(如控制器 “Y0” 接夾爪 “OPEN”,“Y1” 接 “CLOSE”);③ 急停信號需串聯常閉觸點(如急停按鈕),確保按下時切斷控制信號;④ 用萬用表測信號線路通斷(電阻接近 0 為正常),屏蔽層單端接地(接控制器外殼)防干擾。
3. 通訊線路:數據傳輸,保障屏蔽
作用:實現夾爪與上位機(PLC / 電腦)的參數交互,常見協議為 Modbus 或 EtherCAT;
接線步驟:① 選用 RVVP 屏蔽線,剝線后接夾爪通訊端子(如 A/B 端子,Modbus 協議:A 接 DATA+、B 接 DATA-);② 另一端接上位機通訊接口,確保正負極對應(A 對 A、B 對 B);③ 屏蔽層僅在夾爪端接地,避免兩端接地形成環流干擾;④ 接完后用調試軟件測通訊(如發送 “讀取位置” 指令,能返回數據即正常)。

4. 傳感器線路:反饋信號,精準對接
作用:傳輸力傳感器、位置傳感器的反饋信號,多為 DC24V 二線 / 三線制;
接線步驟:① 三線制傳感器(如力傳感器):V + 接 DC24V、V - 接 0V、S 接控制器輸入端子(如 “DI0”);② 二線制傳感器(如位置開關):一端接 DC24V,另一端接控制器輸入端子,通過控制器內部回路形成通路;③ 用萬用表測傳感器供電(V + 與 V - 間電壓應為 24V),觸發傳感器時輸入端子應導通(電壓從 24V 降至 0V)。
三、接線后檢查與測試
1. 整體檢查
整理線路:用扎帶固定線纜,強電與弱電線纜間距≥30cm,避免干擾;
二次核對:對照接線圖逐端子檢查,確保無漏接、錯接(如電源正負極、通訊 A/B 端);
絕緣處理:裸露的銅芯用絕緣膠帶包裹,避免短路。
2. 通電測試
空載測試:① 接通控制電源,控制器指示燈亮(如綠燈常亮);② 按下 “開 / 合” 按鈕,夾爪應平穩動作,無異響;③ 觸發急停,夾爪立即停止,指示燈變紅。
負載測試:連接上位機發送指令,測試夾持力與位置反饋,確保傳感器數據正常傳輸。
四、常見問題與解決方案
電機不轉:檢查電源是否接反、控制信號是否導通,萬用表測電機端子電壓(應有 24V);
通訊失敗:確認通訊協議匹配、A/B 端未接反,屏蔽層接地是否正確;
傳感器無信號:檢查傳感器供電電壓、線路通斷,觸發傳感器時輸入端子電壓是否變化。
電動夾爪控制接線需 “按圖操作、逐線核對”,新手建議先在紙上模擬接線圖,再實際操作。接線完成后務必空載測試,確認無異常再連接負載,避免因接線錯誤導致設備損壞,確保安全與功能雙達標。
